MPMDS Serisinin Kılavuz Yüzüğü
MPMDS serisinin kılavuz halkası esas olarak bir kılavuz görevi görür ve esas olarak hidrolik silindirlerde ve pnömatik silindirlerde piston ve piston halkalarını desteklemek için kullanılır, destek ve rehber rol oynar.
Talep Gönder
Ürün Açıklaması
Destek halkası olarak da adlandırılan kılavuz halkası, bir hidrolik silindirin piston veya piston çubuğunda veya piston veya piston çubuğunun hareketini desteklemek için bir gaz silindiri üzerinde kullanılan bir kısımdır. Hareket sırasında piston veya piston çubuğunun doğrudan temas etmesini ve silindir gövdesi ile sürtünmesini önleyebilir ve silindir gövdesini ve piston veya piston çubuğunu hasardan koruyabilir. Kılavuz halkalar için yaygın olarak kullanılan malzeme polioksimetilendir (POM).
Groove yüzey özellikleri
|
Sona ermek |
Rtmax (bir) |
İngiltere (UM) |
|
Slaysurface |
≤2.5 |
0.05 - 0.3 |
|
Groovbottom |
≤10 |
≤1.6 |
|
Oluklu |
≤15 |
≤3 |

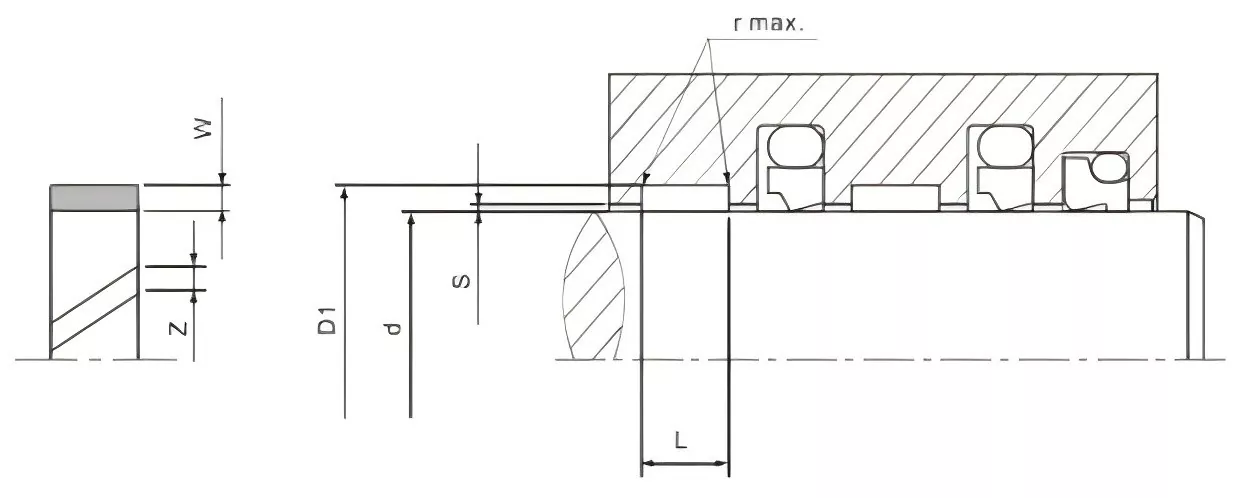

Spesifikasyon
|
Çubuk çapı |
Alt çap |
Oluk genişliği |
Rehberli |
Kılavuz Yüzük temizliği |
|
D F8/H9 |
D1 H8 |
L+0.2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
d +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
d +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
d +5.00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
d +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
d +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Sınırlama Sınırımı S
|
Silindir çapı |
Km. |
Smax. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
＞ 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
＞ 1001 |
0.60 |
1.20 |
||
Şimdi bir teklif alın

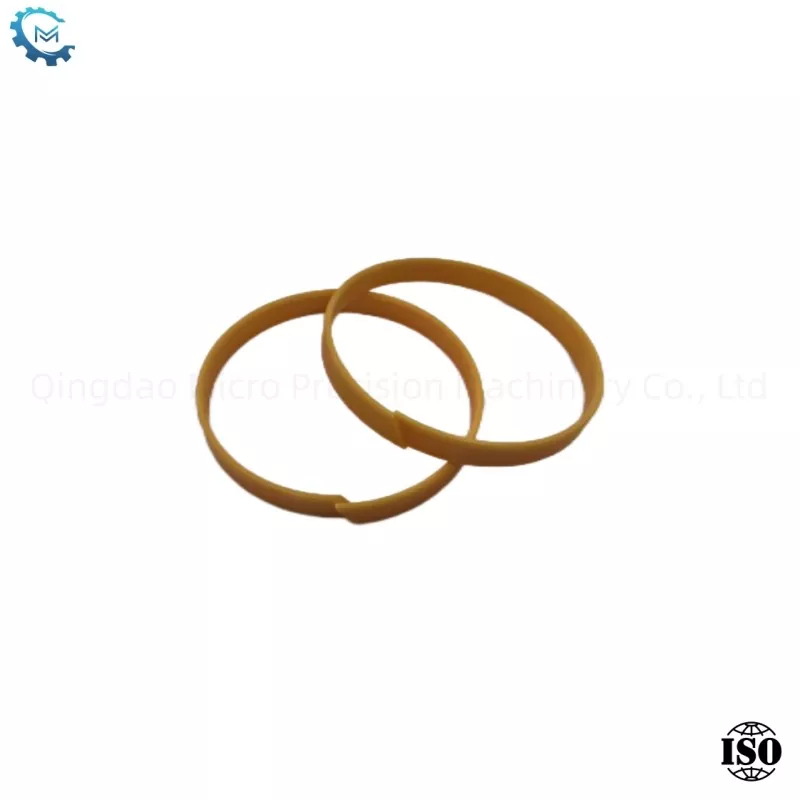

PTFE ile dolu
Özellikler
Piston çubuğu için metalik olmayan kılavuz kemer, kullanıma hazır ve yerinde kesme tiplerinde mevcuttur
▶Malzeme
-Giyim-Dayanıklı Yüzük PTFE Bronz Kompozittir
▶Performans
Piston çubuğu için metalik olmayan kılavuz elemanı, ayrıca ISO10766 standart boşluk için de uygundur.
-Metal/plastik malzeme eşleştirmesi "engelleme" ve "nöbet" sınırlı yük kapasitesi (malzeme);
-Kişli sürtünme, çubuk kayma fenomeni yok; zayıf yağlama ile kuru çalışma koşulları için uygundur;
-iyi titreşim sönümleme (radyal titreşim);
-olası yabancı safsızlıklara girebilir;
-Guide Halka Köşesi yuvarlaması, boşluk oluğunun yarı dairesel köşesinde kenar boşluğu ekstrüzyonu "ekstrüzyonu" önler.
> Çalışma Koşulları
Doğrusal hız: ≤15 m/s;
Yük Kapasitesi: ≤15 N/mm2, 20 ℃ 'de; <7.5n/, 80 ℃; <5n/mm2, 120C'de. Maksimum çalışma sıcaklığı: -60 ° C ~+150 ° C (200 ° C).

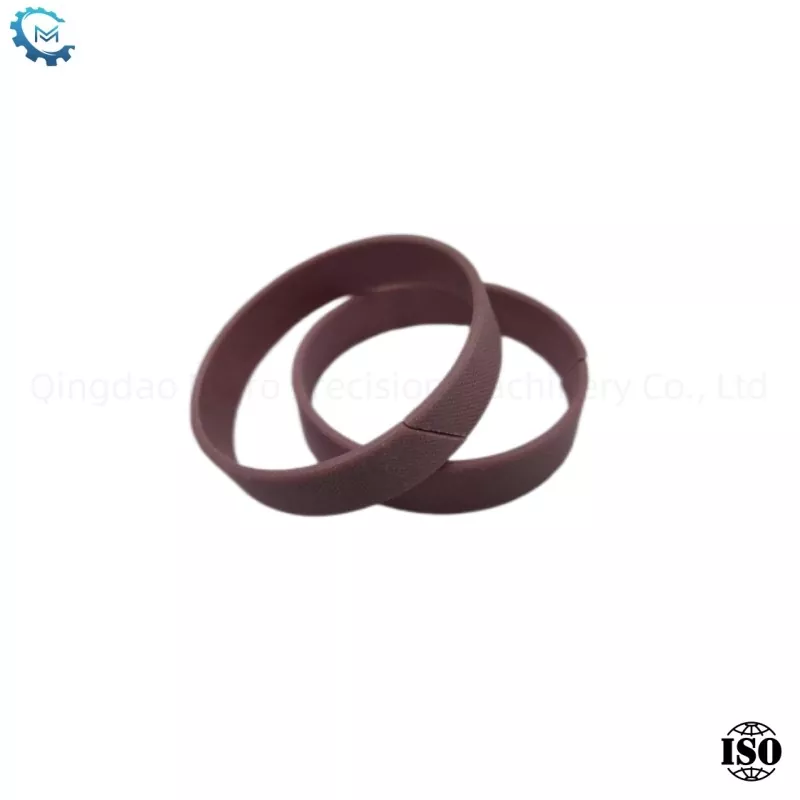

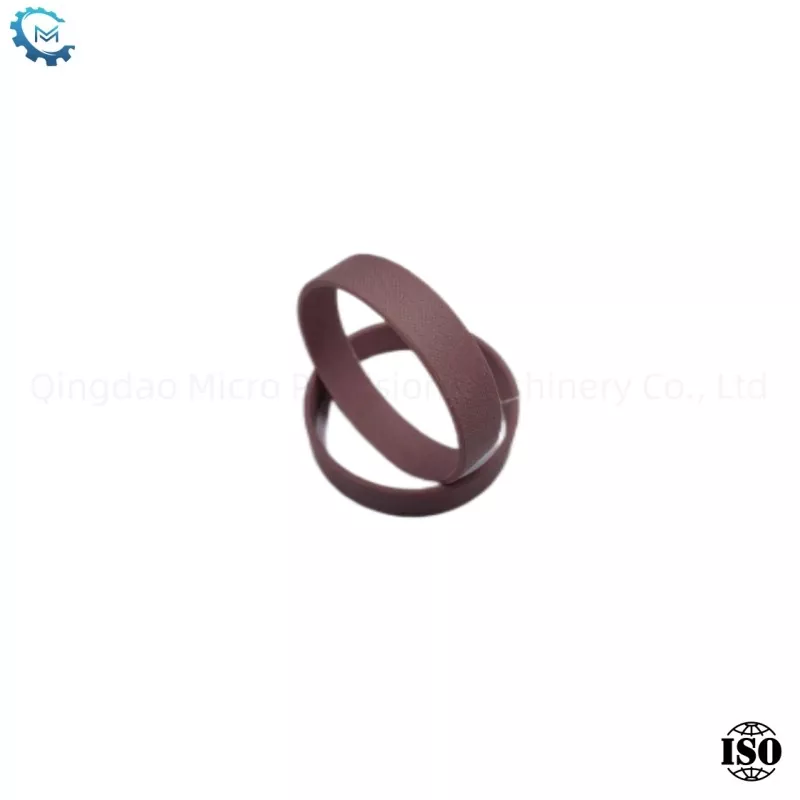

Fenolik bez
▶Özellikler
Piston için metalik olmayan kılavuz elemanı.
▶Malzeme
-Giyim dayanıklı halka fenolik kumaştır
▶Performans
Piston çubuğu için metalik olmayan kılavuz elemanı olarak kullanılır, ayrıca IS010766 standart boşluk için de uygundur.
-Metal/plastik malzeme eşleştirmesi "engelleme" ve "nöbet" fenomenlerini önler;
-Korlu çalışma sıcaklığına ulaşmadan önce elastik yük taşıma kapasitesi;
-Guide Halka Köşesi yuvarlaması, boşluk oluğunun yarı dairesel köşesinde kenar ekstrüzyon "ekstrüzyonu" önler.
▶Çalışma koşulları
Çizgi hızı: <1m/s
Yük Kapasitesi: <50n/mm2, 120c'nin altında maksimum çalışma sıcaklığı: -60 ℃ ~+120 ° C
