Valf bloğu nasıl seçilir?

.valf bloğuhidrolik sistemlerde ve endüstriyel sıvı kontrol sistemlerinde önemli bir bileşendir. Seçiminin doğruluğu doğrudan sistemin performansı, güvenilirliği ve ekonomisi ile ilgilidir. İş verimliliğini artırmak ve maliyetleri azaltmak için valf bloğunu nasıl doğru seçeceğinizi öğrenmeliyiz.

1. Valf bloğunun ekipman veya cihazdaki amacını netleştirin

Valf bloğunun çalışma koşullarını, geçerli ortamın özelliklerini, çalışma basıncını, çalışma sıcaklığını ve çalışma ve kontrol yöntemini belirleyin. Valf bloğunu seçmeden önce, önce uygulama gereksinimlerimizi anlamalıyız. Sıvının sıcaklığı ve basınç aralığı nedir? Akış hızı ne kadar büyük? Bunların hepsi dikkate almamız gerekenler.

2. Sağ valf bloğu türünü seçin

Sistem gereksinimlerine göre, tek başlı bir valf bloğu, çift kafalı valf bloğu veya çok tepeli bir valf bloğu gibi sağ valf bloğu türünü seçin. Hidrolik sistemlerde yaygın olarak kullanılan valf bloğu tipleri, iki yönlü kartuş valf blokları, entegre valf blokları vb.

3. Tasarım ve yapısal optimizasyon

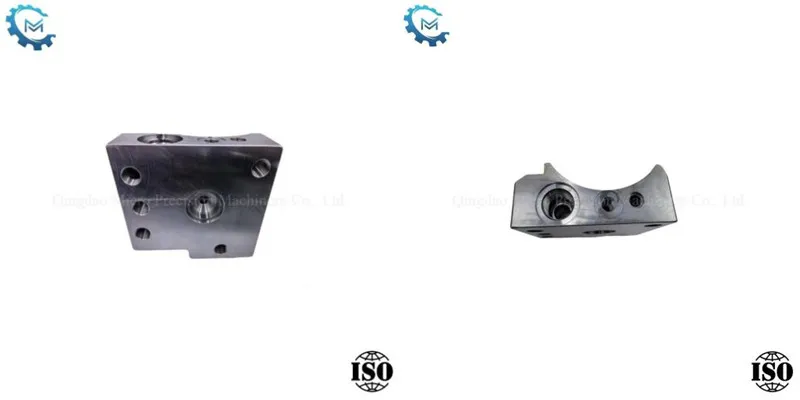

Görünüm ve boyut:valf bloğugenellikle dikdörtgen bir heksahedrondur ve kurulum alanı sınırlaması göz önüne alındığında da dairesel olabilir.

Kanal Tasarımı: Ana kanalın çapı akış hızı ve akış hızına göre belirlenmelidir. Basınç kanalının akış hızı 8m/s'yi geçmemeli ve dönüş yağ kanalının akış hızı 4m/s'yi geçmemelidir.

İşleme ve Bağlantı: Akış direnci kaybını azaltmak için ana kanal kısmi bir delikten tasarımı benimseyebilir; İşlemeyi basitleştirmek için mümkün olduğunca karmaşık kanallardan kaçınılmalıdır.

Valf bloğunun arayüz tipi ve boyutu da dikkate alınmalı ve yağ borusunun, yağ pompasının, aktüatörün vb. Arayüzüyle eşleşmelidir. Örneğin, ortak dişli arayüzlerin birçok spesifikasyonu vardır ve sızıntıyı önlemek için bağlantı sıkı olmalıdır.

4. Malzeme seçimini düşünün

Valf bloğunun malzeme seçimi, sıvının özelliklerine ve çalışma ortamının koşullarına bağlıdır. Yaygın malzemeler dökme demir, paslanmaz çelik, plastik, vb.

5. Kurulum yöntemi

Plaka tipi montaj, istifleme kurulumu, vb. Ekipman boşluk sınırlıysa, kompakt istifleme kurulum valfi bloğu için daha uygun olabilir.

6. İşlevsel gereksinimler

İster yön kontrolü, basınç kontrolü veya akış kontrolü gibi farklı işlevler için kullanılan bir sistem olsun, karşılık gelen işlevi olan bir valf bloğu seçmek gerekir.
