Tahliye valfi çek valfinden önce mi yoksa sonra mı takılmalı?

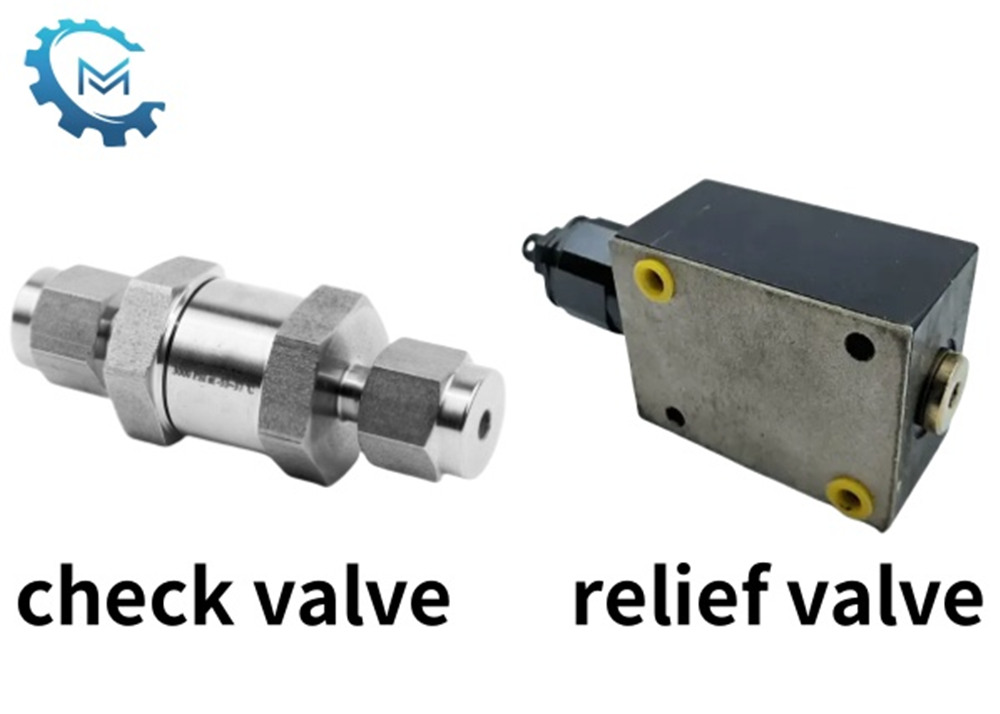

Bir hidrolik ekipman üreticisi olarak, hidrolik sistemler tasarlarken genellikle tahliye vanalarının ve çek valflerinin kurulum sırasını düşünüyoruz. Her iki valf de hidrolik sistemlerde önemli bir rol oynar. Tahliye vanası esas olarak sistemi aşırı basınçtan kaynaklanan hasardan korumak için kullanılırken, çek valfi yağın ters akışını önlemek için kullanılır.

Kabartma vanası neden genellikleçek valfı?

Tahliye vanası sistemin ana basınç kontrol vanası olarak kullanıldığında, genellikle hidrolik pompanın çıkışına ve çek valfinden önce paralel olarak bağlanır. Şu anda, tahliye vanası, ani yük değişikliklerinin veya sistem tıkanmasının neden olduğu aşırı basıncı önlemek için pompanın çıkış basıncını doğrudan izler ve sınırlar ve pompa ve boru hattının güvenliğini korur. Bu demir kuralı, hidrolik sistemin çekirdek güvenlik mantığından türetilmiştir: yağ pompası tarafından basınç yağı çıkışı, sadece tahliye vanasından geçtikten sonra çek valfinin kontrol ettiği aktüatör devresine girebilir. Bu düzen, sistem basıncı ayarlanan değeri aştığında, tahliye vanasının boru hatlarına veya bileşenlerine zarar veren basınç dalgalanmalarını önlemek için aşırı akışı hemen yağ tankına yönlendirebilmesini sağlar.

Özel durumlar için istisnalar

Belirli çalışma koşulları altında, taşma valfinin çek valfinden sonra yerleştirilmesi gerekir. Örneğin, bir hidrolik kilitleme devresinde, hidrolik olarak kontrol edilen iki çek valften oluşan kilitleme cihazının arkasında genellikle bağımsız bir taşma valfi gereklidir. Bu tasarım sadece aktüatörün güvenilir bir şekilde kilitlenmesini sağlamakla kalmaz, aynı zamanda kilidini açarken darbe basıncını bağımsız olarak kontrol edebilir.

Başka bir örnek, bazı akümülatörlerin yağ tedarik devresidir. Akümülatörün akış aşağı bileşenlerini korumak gerektiğinde, taşma valfi çek valfinden sonra monte edilmelidir. Şu anda, çek valf akümülatör enerjisinin geri akmasını önleyebilirken, sonraki taşma valfi her zaman çalışma odası basıncını izleyerek bir çift koruma mekanizması oluşturur.

Çözüm

Olarakvalf bloğuÜretici, tahliye vanalarının ve çek valflerinin kurulum dizisinin uygun şekilde seçilmesinin, hidrolik sistemin kararlı çalışması ve bileşenlerin korunması için çok önemli olduğunun farkındayız. Bir hidrolik sistem tasarlarken, tüm hidrolik sistemin dengesini sistemin spesifik ihtiyaçlarına ve uygulama senaryolarına dayanarak kapsamlı bir şekilde ele alacağız ve hidrolik sistemin güvenli ve verimli çalışabilmesini sağlamak için kurulum sırasını doğru bir şekilde seçeceğiz.
