Hidrolik Sistemde Hidrolik Silindirin Kendinden Düşüncesi için Sebep ve Çözümlerin Analizi?

Tanıtmak

Hidrolik silindirlerhidrolik sistemlerde yaygın olarak kullanılan aktüatörlerdir. Operasyonel istikrarları, tüm sistemin performansını doğrudan etkiler. Bugün, hidrolik silindir çalışma ile ilgili yaygın sorunları tartışalım. Kilitlendiklerinde neden kendi başlarına düşüyorlar? İlk olarak, hidrolik silindirlerin yapısı ve çalışma prensibini tartışalım.

1. Hidrolik silindir yapısı ve çalışma prensibi

A hidrolik silindirTipik olarak bir arka uç kapak, silindir namlu, piston çubuğu, piston düzeneği ve ön uç kapaktan oluşur. Silindirden veya yüksek basınçlı odadan düşük basınç odasına yağ sızıntısını önlemek için, silindir namlu ve uç kapağı, piston ve piston çubuğu, piston ve silindir namlusu ve piston çubuğu ve ön uç kapağı arasına contalar takılır. Ön uç kapağın dışına bir toz koruması da kurulur. Pistonun strokunun sonuna hızla geri çekilirken silindir kafasına çarpmasını önlemek için, hidrolik silindirin sonunda bir tampon cihazı takılır. Bir egzoz cihazı da gerekebilir.

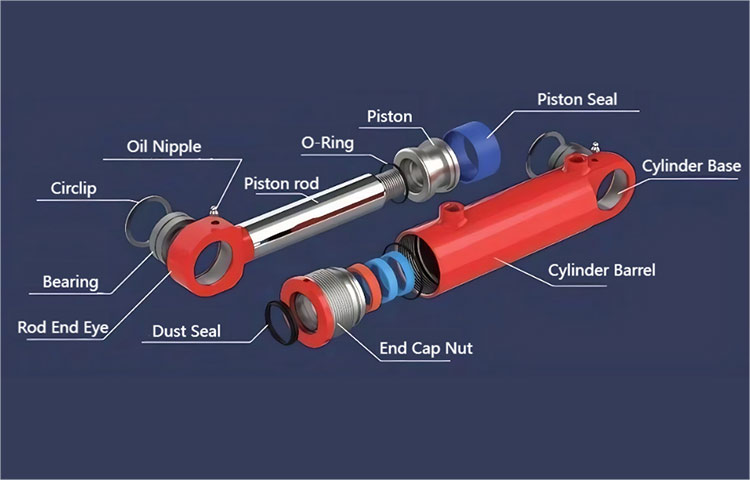

Alt. Hidrolik silindir yapısı

2. Genel hidrolik silindir devresi

Bir hidrolik sistemde, bir hidrolik silindir belirli bir uzunluğa kadar uzandığında, artık hareket etmesi gerekmez ve sadece belirli bir süre için belirli bir konumda tutulması gerekir. Bu noktada, silindiri yerinde tutmak için yönlü bir kontrol valfi veya hidrolik kilit kullanılabilir. Genel hidrolik devresi aşağıdaki gibidir:

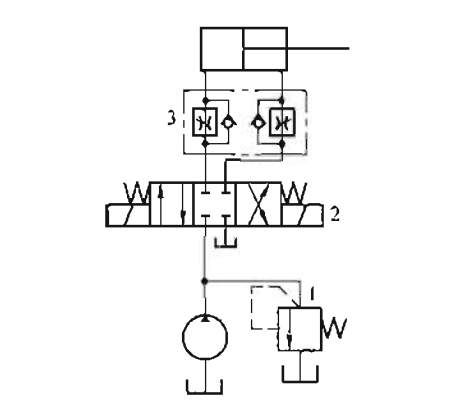

alt.Hidrolik silindir devresi

3. Hidrolik silindirin otomatik olarak inme nedenlerinin analizi

Piston çubuğuhidrolik silindirdış kuvvet eylemi altında geri çekilir. Hidrolik silindirin yapısı ve çalışma prensibine göre, hidrolik silindirin geri çekilmesinin temel nedeninin, çubuksuz odadaki hidrolik yağ hacminin azalması olduğunu analiz edebiliriz. Çubuksuz odadaki hidrolik yağ hacminde azalmanın olası nedenleri, hidrolik silindirin otomatik olarak inmesinin nedenleridir:

(1) Hidrolik silindirin iç sızıntısı. Hidrolik silindirin çubuksuz odasındaki yağ, piston contası yoluyla çubuk odasına akar.

(2) Hidrolik silindirin arka uç kapağında sızıntı. Milsiz bölmedeki hidrolik yağı, arka kapaktan dışarıya sızıyor. Bu harici bir sızıntıdır ve kontrol edilmesi kolaydır.

(3) Çubuksuz odadaki hidrolik yağ, yağ portundan akar. Bu birkaç duruma ayrılabilir:

A) Yağ portu borusu ekleminden veya hidrolik yağ borusundan yağ sızıntısı. Bu aynı zamanda harici bir sızıntıdır ve kontrol edilmesi kolaydır.

B) Ters valf nötr kilidi kullanılarak devrede, ters valf nötr konuma tam olarak geri dönmeyebilir veya nötr conta zayıf olabilir.

c) Hidrolik kilidin kullanıldığı devrede hidrolik kilitleme halkası hasar görmüş olabilir veya ters valf nötr konumu yanlış seçilmiş olabilir. (4) Hidrolik silindir kovanından yağ sızıntısı da dış sızıntı olarak kabul edilir, gözlemlenmesi kolaydır ve olasılık genellikle çok küçüktür.

4. Çözüm

(1) Hidrolik silindirin iç sızıntısı, sızdırmazlık halkasının yaşlanmasından kaynaklanabilir. Mühür halkasının değiştirilmesi gerekir veya daha makul bir sızdırmazlık yapısı yeniden tasarlanmalıdır.

(2) Aynı durum hidrolik silindirin arka uç kapağındaki sızıntı için de geçerlidir. Contanın değiştirilmesi veya daha makul bir sızdırmazlık yapısının yeniden tasarlanması gerekiyor.

(3) Yağ borusu bağlantı noktasından yağ sızdırdığında bağlantı conta halkasının hasar görüp görmediğini kontrol edin. Contayı değiştirin veya bağlantıyı değiştirin.

(4) Ters valf merkezi kilidi kullanılarak devrede, orta conta iyi değildir. Genel olarak, valf çekirdeğinin yerine geçmemesine neden olan yağ lekeleri veya diğer safsızlıklardan kaynaklanır veya yay sıkışır veya kırılır, bu da orta pozisyona geri dönememesine neden olur. Profesyonel personelin ters vanayı onarması veya değiştirmesi gerekir. Basınç bakım gereksinimi nispeten yüksekse, hidrolik kilidi değiştirmeyi düşünebilirsiniz.

(5) Hidrolik kilitle kilitlenen devrede, kapalı A ve B bağlantı noktalarına sahip nötr fonksiyon valfi kullanılamaz, çünkü A ve B bağlantı noktalarının kapatılması, hidrolik kontrol tek yönlü valfin her iki yönde hala açılmasına ve kilitleme rolünü oynamamasına neden olabilir. Ek olarak, hidrolik kilit yayı kırılması veya safsızlıklar da hidrolik kilidin tamamen kapatılamamasına neden olabilir, bu da sızıntı ile sonuçlanır.

Özet

Hidrolik silindirlerhidrolik sistemlerde kritik aktüatörlerdir ve bunların stabiliteleri sistem performansı için gereklidir. Yaygın bir sorun, pozisyonda kilitlendiğinde hidrolik silindirlerin istenmeyen kendi inentosudur. Bu problem, silindirdeki sızdırmazlık arızası, sonunda kapaklarda sızıntı veya yağ portundan kaçan hidrolik yağ gibi iç veya dış sızıntı nedeniyle ortaya çıkar. Ek olarak, yönlü kontrol valflerinin veya hidrolik kilitlerin - eksik nötr konumlandırma, sızdırmazlık aşınması veya yanlış valf seçimi gibi - uygunsuz işleyiş sorununa katkıda bulunabilir. Çözümler arasında hasarlı contaların değiştirilmesi, hatalı vanaların onarılması veya değiştirilmesi, uygun hidrolik kilit seçiminin sağlanması ve kontaminasyonu önlemek için sistem temizliğini korumayı içerir. Bu faktörlerin ele alınması güvenilir hidrolik silindir çalışması sağlar ve istenmeyen hareketi önler.
